| 产品特性气象站 | 是否进口否 |
| 产地山东潍坊 | 加工定制是 |
| 品牌万象环境 | 型号WX-CQ11 |
| 重量10kg |
展开

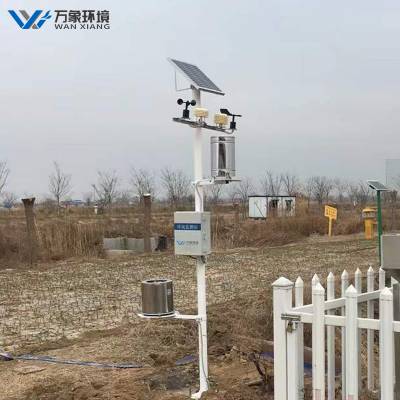

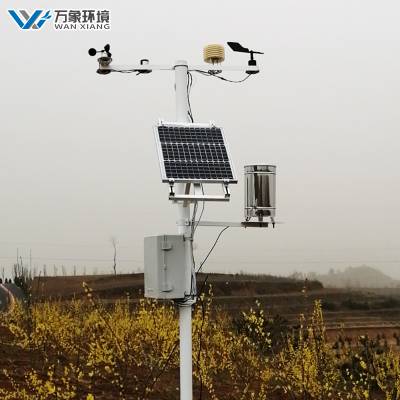

智能农业自动气象站 农田生态小气候观测仪 万象环境 WX-CQ11
一、产品简介
WX-CQ11小型自动气象站是一款多功能于一体、低功耗、可快速安装、便于野外监测使用的***气象观测设备。
该设备由气象传感器，采集器，太阳能供电系统，立杆支架，云平台五部分组成。免调试，可快速布置，***运用于气象、农业、林业、环保、海洋、机场、港口、科学考察、校园教育等领域。
二、产品特点
1、低功耗采集器：静态功耗小于50uA
2、标配GPRS联网、支持扩展蓝牙、有线传输
3、7寸安卓触屏，版本：4.4.2、四核Cortex?-A7，512M/4G
4、支持modbus485传感器扩展
5、太阳能充电管理MPPT自动功率点跟踪
6、三米碳钢支架，两节法兰盘对接
7、短信报警，超限后向***的手机上发送短信
8、ABS材质防护箱，***、抗氧化，防水等级IP66
三、技术参数
1)采集器供电接口：GX-12-3P插头，输入电压5V，带RS232输出Json数据格式,采集器供电：DC5V±0.5V峰值电流1A,
2)传感器modbus、485接口：GX-12-4P插头，输出供电电压12V/1A,设备配置接口：GX-12-4P插头，输入电压5V
3)太阳能供电、配置铅酸电池，可选配30W 20AH/50W 40AH/100W 100AH.充电控制器：150W，MPPT自动功率点跟踪，效率提高20%
4)数据上传间隔：30s-65535s可调
5)7寸安卓触屏，屏幕尺寸：1024*600 RGB LCD
6)部分传感器参数
|
名 称 |
测量范围 |
分 辨 率 |
准 确 度 |
|
环境温度 |
-40～+60℃ |
0.1℃ |
±0.3℃ |
|
相对湿度 |
0～***RH |
0.1% |
±2% |
|
光照强度 |
0-200000Lux |
1Lux |
±2% |
|
大气压力 |
300～1100KPa |
0.1KPa |
±0.3hPa |
|
露点温度 |
-20~+50℃ |
0.1℃ |
±0.5℃ |
|
土壤温度 |
-50～+80℃ |
0.1℃ |
≤±0.2℃ |
|
土壤湿度 |
0～*** |
0.1% |
±2% |
|
土壤盐分 |
0-20ms |
±0.1ms |
±2％ |
|
土壤PH |
0-14 |
0.1 |
±0.2% |
|
风 向 |
0～360°（16方向） |
1/16 |
<3°(>1.0m/s) |
|
风 速 |
0～70m/s |
0.1m/s |
±(0.3+0.03V)m/s |
|
雨 量 |
≦4mm/min |
0.01mm |
±0.2mm |
|
紫外辐射 |
0～70W/㎡ |
1W/㎡ |
±2% W/㎡ |
|
日照时数 |
0～24h |
0.1 h |
±2％h |
|
总辐射 |
0-2000W/m2 |
0.1W/m2 |
光谱范围：300-3000nm |
|
光合有效辐射 |
400～700nm |
灵 敏 度：10～50μv/μmol·m-2·s-1 |
|
四、产品尺寸图
五、产品结构图
六、上位机软件介绍
1、PC单机版数据接收、存储、查看、分析软件
2、支持串口数据接收、处理、展示
3、支持json字符串、modbus485等通信方式
4、可自设置存储时间，modbus485采集模式下可自设置采集时间
5、支持自助增加、删除、修改监测参数的协议、名称、图标等
6、支持数据后处理功能
7、支持外置运行Javascript脚本
七、安卓APP介绍
1、安卓单机版数据接收、存储、查看、分析软件
2、支持蓝牙数据接收
3、手机休眠后软件后台接收、处理
4、json数据自动添加设备，modbus设备支持扫码添加设备
5、支持历史数据查看、分析、导出表格，支持曲线展示、单数据点查看。
6、支持数据后处理功能
7、支持外置运行Javascript脚本
八、云平台介绍
1、CS架构软件平台，支持手机、PC浏览器直接观测、无需额外安装软件。
2、支持多帐号、多设备登录
3、支持实时数据展示与历史数据展示仪表板
4、云服务器、云数据存储，***，易于扩展，负载均衡。
5、支持短信报警及阈值设置
6、支持地图显示、查看设备信息。
7、支持数据曲线分析
8、支持数据导出表格形式
9、支持数据转发，HJ-212协议，TCP转发，http协议等。
10、支持数据后处理功能
11、支持外置运行Javascript脚本
